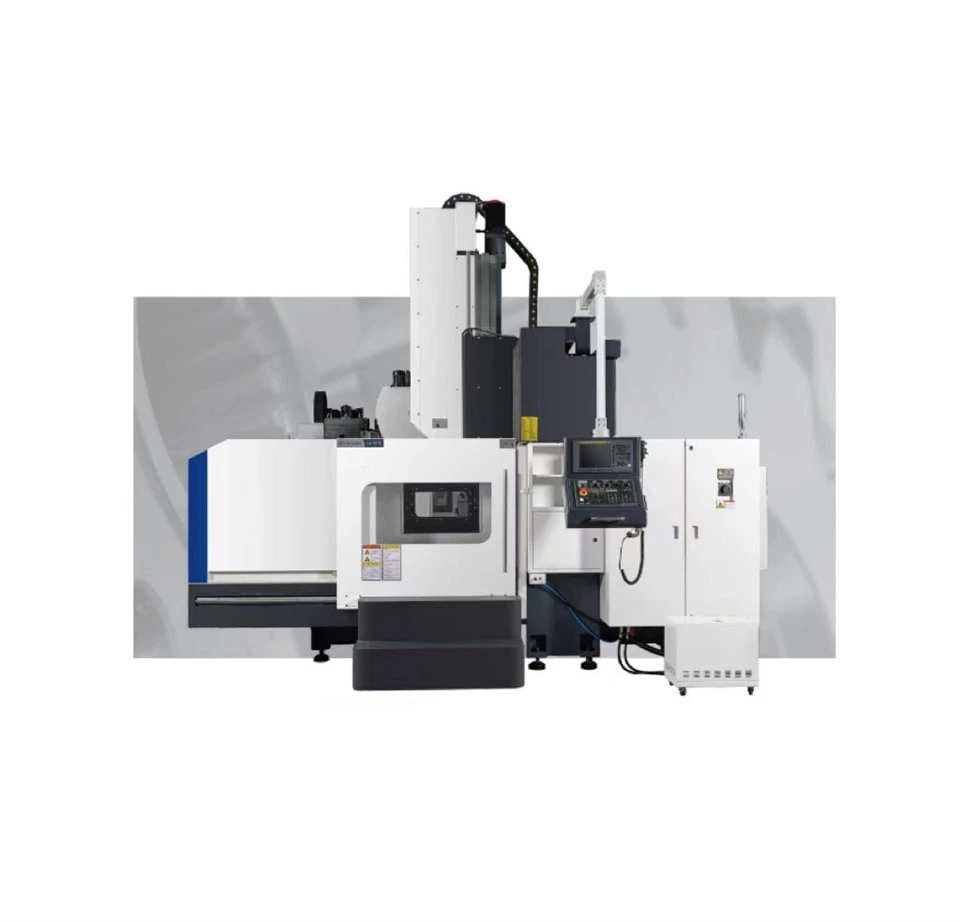

एलएम श्रृंखला सीएनसी गैन्ट्री मशीनिंग सेंटर एक उच्च गुणवत्ता, उच्च परिशुद्धता, उच्च प्रदर्शन, उच्च ग्रेड प्रौद्योगिकी-गहन उत्पाद है जिसे हमने आपके लिए सावधानीपूर्वक डिजाइन और निर्मित किया है।
तकनीकी मापदंड
| यांत्रिक स्ट्रोक | वस्तु | एलएम-1613एल | एलएम-2015 | एलएम-2518 | एलएम-3023 |
| एक्स-अक्ष यात्रा | 1600 मिमी | 2000 मिमी | 2500 मिमी | 3000 मिमी | |
| Y-अक्ष यात्रा | 1300 मिमी | 1500 मिमी | 1800(सबट्रिप2000)मिमी | 2200(सबट्रिप2700)मिमी | |
| Z-अक्ष यात्रा | 600 मिमी | 800 मिमी | 1000 मिमी | 1000 मिमी | |
| स्पिंडल सिरे से कार्यस्थल तक की दूरी | 200-800मिमी | 105-905मिमी | 145-1145मिमी | 280-1280मिमी | |
| गैन्ट्री पास ऊंचाई | 870 मिमी | 1030 मिमी | 1300 मिमी | 1400 मिमी | |
| गैन्ट्री चौड़ाई | 1400 मिमी | 1500 मिमी | 1800 मिमी | 2300 मिमी | |
| कार्यक्षेत्र | कार्य तालिका का आकार | 1700*1200मिमी | 2100*1200मिमी | 2500*1600मिमी | 3000*2000मिमी |
| टी-प्रकार संख्या/आकार/रिक्ति | 7*22*150 | 7*22*170 | 9*22*180 | 9*28*200 | |
| अधिकतम भार वहन क्षमता | 3000 किलो | 3500 किग्रा | 7000 किग्रा | 100000 किग्रा | |
| धुरा | स्पिंडल गति | 50-12000आरपीएम | 50-6000आरपीएम | ||
| ड्राइव मोड | प्रत्यक्ष ड्राइव | बेल्ट ड्राइव | |||
| स्पिंडल मोटर टॉर्क (रेटेड/अधिकतम) | 52.5/118N·m | 143/236N·m | |||
| मुख्य मोटर शक्ति | 11/15 किलोवाट | 15/18.5 किलोवाट | |||
| सर्वो अक्ष | X/Y/Z तेज़ चलती गति | 15/18/18मी./मिनट | 15/15/15 मी/मिनट | 12/15/10 मी/मिनट | 12/10/10 मी/मिनट |
| फ़ीड काटने की गति | 1-10000मिमी/मिनट | 1-8000मिमी/मिनट | |||
| काउंटरवेट मोड | / | नाइट्रोजन प्रतिभार | |||
| न्यूनतम फ़ीड मात्रा | 0.001मिमी | ||||
| उपकरण/उपकरण पत्रिका | उपकरण पत्रिका प्रपत्र | एटीसी टूल पत्रिका (वैकल्पिक) | |||
| उपकरण धारक विशिष्टताएँ | बीटी-40 | बीटी-50 | |||
| अधिकतम उपकरण लंबाई | 300 मिमी | ||||
| मुख्य सटीकता (पूर्ण यात्रा) | स्थिति निर्धारण सटीकता | {0}}.012/0.01/0.01मिमी | {{0}}.015/0.012/0.012मिमी | {{0}}.015/0.012/0.012मिमी | {{0}}.018/0.018/0.015मिमी |
| स्थिति निर्धारण सटीकता दोहराएँ | {0}}.01/0.008/0.008मिमी | {0}}.012/0.012/0.01मिमी | |||
| अन्य | मशीन पदचिह्न और ऊंचाई | 4450*4024*3200 | 5365*4065*3700 | 7040*4470*4890 | 7830*5200*5370 |
| मशीन का वजन (लगभग) | 11000 किग्रा | 13500 किग्रा | 26000 किग्रा | 35000 किग्रा | |
| सीएनसी प्रणाली | FANUC 0iMF प्लस | ||||
विस्तृत आयाम
विशेषताएँ
बिस्तर का बड़ा स्पैन डिज़ाइन मशीन के झटके को कम करता है।
Y-अक्ष रैखिक गाइडवे को अपनाता है, कम गति पर कोई रेंगने की घटना नहीं होती है।
गाइडवे का खंडीय अंतर संरचना डिज़ाइन न केवल गैन्ट्री फ्रेम की कठोरता सुनिश्चित करता है, बल्कि स्लाइड सैडल और रैम के झुकाव के क्षण को भी कम करता है।
Z-अक्ष नाइट्रोजन तेल दबाव प्रतिकार, स्थिर और विश्वसनीय संतुलन गुणवत्ता को अपनाता है।
स्पिंडल मोटर एचआरवी नियंत्रण अंतरराष्ट्रीय मानक (आईईसी) के अनुसार नियंत्रण को अधिक कुशल, कम गर्मी उत्पादन और जलरोधी डिजाइन बनाता है।
मानक विन्यास
FANUC नियंत्रण प्रणाली: 10.4-इंच स्क्रीन
वर्कपीस कूलिंग डिवाइस
स्वचालित तेल स्नेहन उपकरण
शीट धातु ढाल
एक्स/वाई अक्ष गार्ड
वायवीय चाकू पुश बटन + फुट स्विच
सफाई एयर गन वॉटर गन
ट्रांसफार्मर विद्युत कैबिनेट हीट एक्सचेंजर
अलग हैंडव्हील
हल्का काम करें
तीन रंग की चेतावनी रोशनी
वायवीय फिल्टर
स्पिंडल वायु पर्दा संरक्षण
इन-मशीन डबल स्क्रू+चेन प्लेट चिप डिस्चार्ज वॉटर टैंक और चिप रिसीविंग ट्रॉली
Z-अक्ष नाइट्रोजन संतुलन प्रणाली
कॉन्फ़िगरेशन का चयन करें
| एलएम सीरीज सीएनसी गैन्ट्री मशीनिंग सेंटर |
| वैकल्पिक विन्यास: |
| स्वचालित उपकरण परिवर्तक (रोबोट) |
| स्पिंडल तेल शीतलन उपकरण |
| स्पिंडल केंद्र जल आउटलेट प्रणाली |
| तेल-जल विभाजक |
| सीएनसी रोटरी टेबल (चौथा अक्ष) |
| उपकरण सेटिंग उपकरण |
| GearBox |
| झंझरी शासक |
| मैनुअल/स्वचालित साइड मिलिंग हेड |
एलएम श्रृंखला सीएनसी गैन्ट्री मशीनिंग केंद्र लागू फ़ील्ड
बड़े शीट धातु भागों, बॉक्स भागों, मोल्डों आदि की मशीनिंग के लिए उपयुक्त। भागों को एक बार क्लैंप करने के बाद मिलिंग, बोरिंग, ड्रिलिंग (ड्रिलिंग, विस्तार, रीमिंग), टैप, काउंटरसिंकिंग और अन्य बहु-प्रक्रियाओं के साथ किया जा सकता है। यह मशीन टूल व्यापक रूप से ऑटोमोबाइल उद्योग, इंजीनियरिंग मशीनरी, एयरोस्पेस उद्योग, घरेलू उपकरण मोल्ड, मोल्ड फ्रेम प्रसंस्करण और अन्य उद्योगों में उपयोग किया जाता है जिन्हें बहु-प्रसंस्करण में उच्च दक्षता की आवश्यकता होती है, और इसका उपयोग मशीनरी विनिर्माण उद्योग और अन्य विनिर्माण उद्योगों में भी किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
1: आपकी कंपनी कहाँ स्थित है?
उत्तर: हमारी कंपनी शंघाई, चीन में स्थित है।
2: आपकी वारंटी अवधि क्या है?
उत्तर: वारंटी अवधि एक वर्ष है। वारंटी अवधि के दौरान, यदि गैर-मानवीय कारकों के कारण हिस्से क्षतिग्रस्त हो जाते हैं, तो हम नए हिस्सों को निःशुल्क बदल देंगे।
3: आप बिक्री उपरांत सेवा कैसे प्रदान करते हैं?
उत्तर: हम आमतौर पर WeChat या व्हाट्सएप के माध्यम से ऑनलाइन तकनीकी सहायता प्रदान करते हैं। ग्राहक समस्या का वर्णन करते हैं और वीडियो और चित्र भेजते हैं, हमारे तकनीशियन समस्या को हल करने में मदद करेंगे, यदि वीडियो कॉन्फ्रेंस समस्या का समाधान नहीं कर पाती है और तकनीशियन को आपकी साइट पर आने की आवश्यकता है, तो हम यह सेवा भी प्रदान करेंगे।
4. आपका मानक पैकेज क्या है?
उत्तर: हमारी पैकिंग फूस, लकड़ी के केस या लोहे के केस के साथ तिरपाल है।
5: MOQ क्या है?
ए: 1 इकाई.
